18j621-3《通風天窗》是供屋頂通風天窗設計選型常用的國標圖集，主要有弧形通風天窗和薄型通風排煙天窗兩大類型，其中前者具有外形美觀、通風效率高等特點，常應用在金屬冶金、機械制造、玻璃造紙、電力能源、船舶重工等行業。那你知道在國標18j621-3圖集中，屋頂弧形通風天窗都有哪些性能特點嗎？

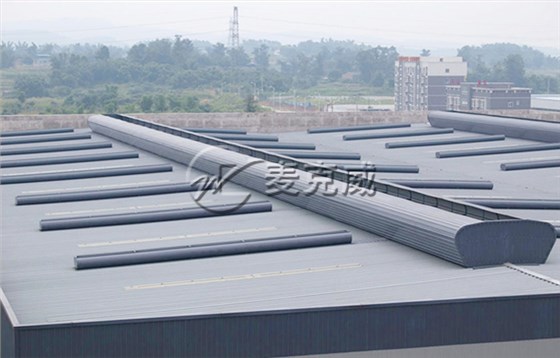

弧形通風天窗的外觀優美，呈弧形狀，主要由骨架、排水槽、擋雨板、外圍護板等構成，具有優異的通風性能和一定的防雨、防雪性能。在國標18j621-3圖集中，其根據其內部構造的不同分為TC1型-7型，7種通風天窗產品。
TC1型-6型弧形天窗的洞口寬度常規尺寸最小1500mm，最大6000mm，洞口長度常規尺寸為3000mm、4000mm、6000mm及其倍數n，適用于壓型鋼板、現澆混凝土和預應力鋼筋混凝土屋面板屋面。其中TC1型-5型弧形排煙通風天窗適用于通風排氣量較大的工業建筑，TC6型弧形天窗適用于有抗風需求的工業建筑。
TC7型弧形天窗的洞口寬度常規尺寸為600mm、900mm和1200mm，細分為TC7A、TC7B、TC7C、TC7D、TC7E型5種型號，前四者為啟閉式通風天窗，后者為開敞式通風天窗，適用于通風排氣量較小的工業建筑與民用建筑。
如需下載18j621-3《通風天窗》圖集做參考學習，請點擊下載鏈接：http://jiusenwu2.cn/download/。麥克威作為通風天窗行業的領頭羊，經手的大型工程項目上千家，歡迎實地合作考察！
