天窗構造節點是否合理，關乎到天窗結構的穩定性和使用壽命，及能否承受外界風荷載、雪荷載，能否抗震等。所以在設計天窗時，其構造節點是重點注意事項。

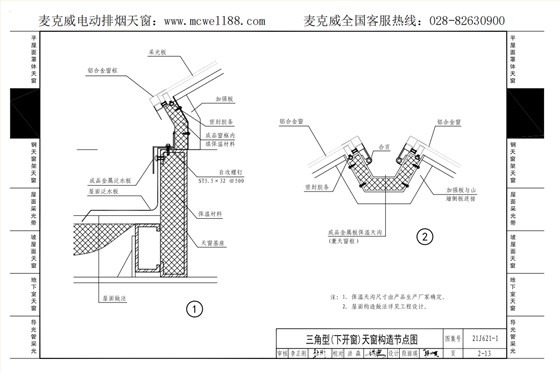

麥克威參編的國標圖集21J621-1《天窗》，對電動采光排煙天窗的扇面、窗框、泛水板、保溫天溝等聯結節點做出詳細示意圖解釋，可供設計、施工等相關人員參考。下面為三角型電動采光排煙天窗（下開式）的具體示意圖，其他窗型示意圖請下載該圖集參考，下載地址：http://jiusenwu2.cn/download/。
MCW5型通風天窗（暗扣式）
MCW7型通風天窗（箱型骨架式）
C1XT三角形電動采光排煙天窗(下開式)
TC5型流線型通風天窗
