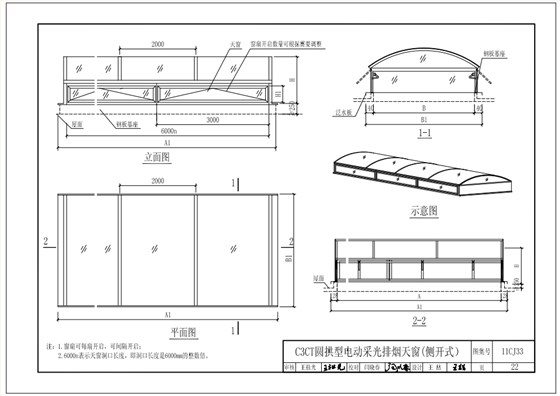

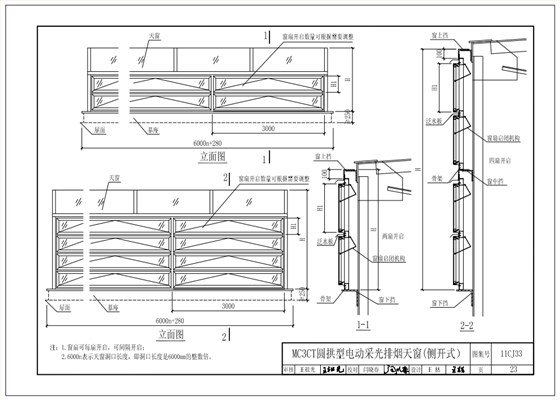

從外觀結構看，側開式圓拱形電動采光排煙天窗的外觀為圓拱形，由弧形采光頂、弧形骨架、窗扇、窗體、端頭、收邊件、電控箱、電動推桿等結構組成。其中窗扇設置在側立面，為上懸窗，既可設計為單層側開窗，也可設計為多層側開窗。此外，弧形板材和弧形骨架的結構強度大，能承受較大的外力荷載，如風雪荷載等。

從規格尺寸看，側開圓拱型電動天窗的洞口寬度為2000mm、3000mm、4000mm、5000mm、6000mm，洞口長度為6000mm，單層側開圓拱型天窗的窗體高度為1100mm-1714mm，多層側開圓拱型天窗的窗體高度為1830mm-4350mm，多層側開的窗體高度更高，體積更大。此處數據參考11cj33《通風采光天窗》圖集。

若對側開式圓拱形電動采光排煙天窗的結構存在疑問，歡迎咨詢電動采光排煙天窗專業生產廠家麥克威！
