一、通用控制

1、控制箱面板具有開窗、關窗以及停止按鈕，同時對應開窗信號、電源信號、關窗信號，通過手動按下按鈕實現窗扇啟閉。

2、電氣設備材料由殼體、斷路器、接觸器、繼電器、變壓器等組成，關于具體的型號、數量配置可參考18CJ87-1《采光、通風、消防排煙天窗》。

3、對于電控箱和開窗機而言，供電電源要求為AC220V 50Hz，開窗機額定電流為0.56A、額定電壓為AC220V。

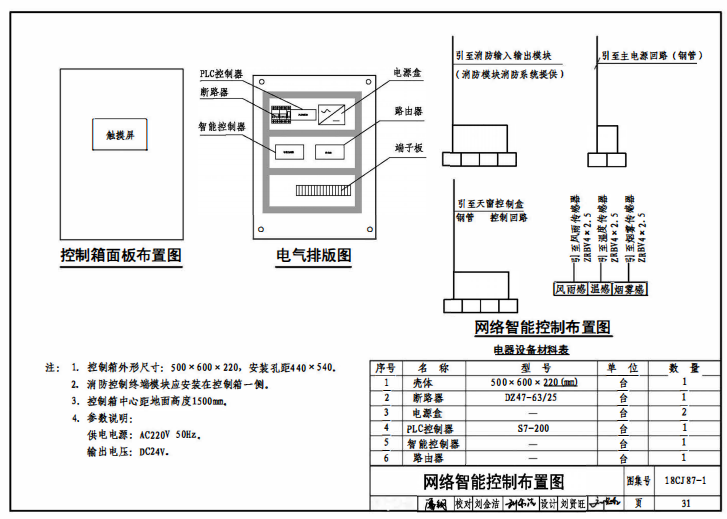

二、網絡智能控制

1、控制箱面板為觸摸屏，主要由斷路器、PLC控制器、智能控制器、路由器等構成。

2、可根據需求安裝風雨感、溫感和煙霧感傳感器，使電動采光排煙天窗可以根據外界環境變化控制窗扇的啟閉。

3、控制回路通訊線為485A、485B，應采用屏蔽雙絞線敷設。

此外，關于電氣系統的電線安裝、導線橫截面積選型等知識，也可參考18CJ87-1《采光、通風、消防排煙天窗》圖集進行學習。
