23CJ87-1采光、通風、消防排煙天窗圖集對天窗電氣性能和電氣布置要求詳情如下：

一、電氣性能要求

1、消防排煙天窗電源為220v，電壓幅值在185V-240V范圍內波動，不影響窗扇的正常啟閉；單個電機功率為24v 30W；

2、具有天窗啟閉狀態顯示和失電記憶功能；

3、在環境溫度為-25℃-80℃、相對濕度90%的條件下，窗扇/閥板可以正常啟閉。

二、電氣布置要求

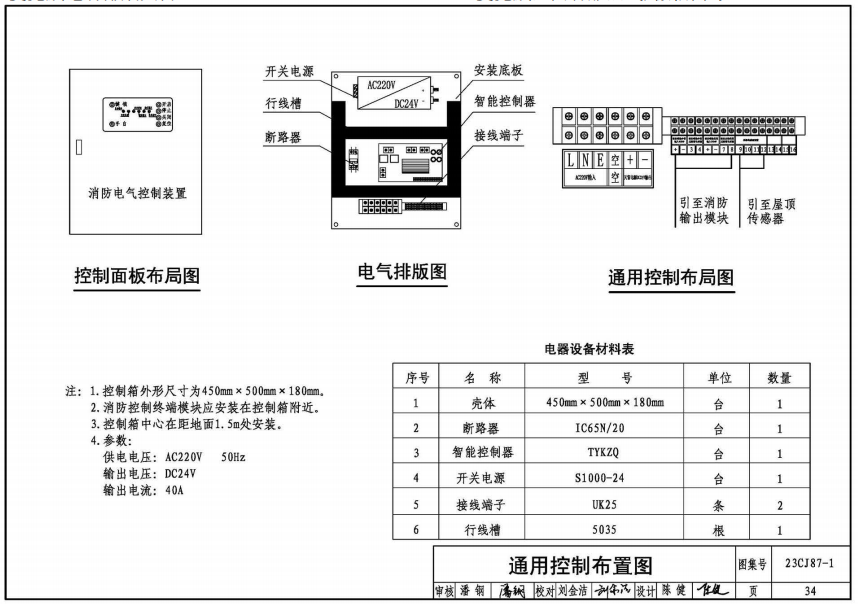

通用控制、網絡智能控制是消防排煙天窗常用的兩種控制方式，控制箱的供電電壓為AC220V 50HZ，輸出電壓為DC24V，輸出電流為40A。

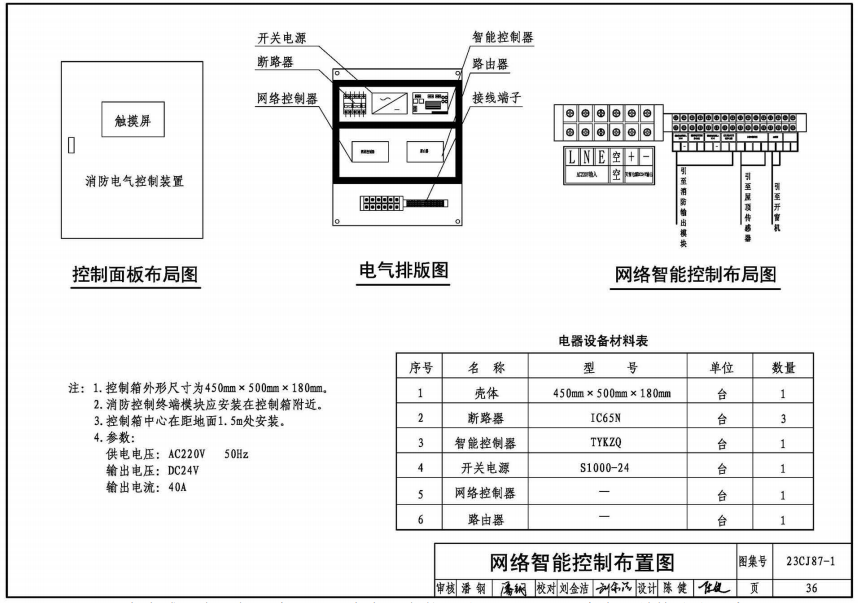

對于網絡智能控制系統而言，其布線長度不大于200m，消防系統需提供DC24V電源信號或無源常開觸點，485通信線纜應采用屏蔽線敷設。
