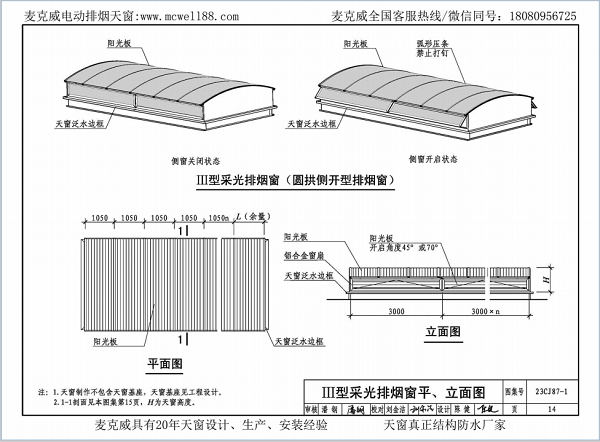

國標圖集23CJ87-1采光、通風、消防排煙天窗（一）中的III型圓拱側開型排煙天窗適用于采光排煙功能需求為主，通風需求為輔的建筑。其窗扇設置在兩側，窗扇開啟角度可設計為45°，也可設計成70°，若設計成70°，則有效通風排煙面積為窗洞面積。該側開式圓拱型電動采光排煙天窗可根據需求開啟通風換氣，圓弧頂和窗扇采用中空陽光板制作，該類材料透光率高，因而能為車間帶來大面積自然采光。

  該圓拱型電動采光排煙天窗采用圓弧形結構，有效減少了風壓阻力，同時其窗扇兩側側立面開啟，窗扇啟閉不易受雪荷載的影響。可廣泛應用于風荷載、雪荷載較大的北方地區。該側開式圓拱型電動采光排煙天窗具有良好的防水性能。這是因?yàn)椋?/span>

  1、 采用四重防水結構設計，具有優異的防水性能。

  2、 圓弧頂采用螺栓固定，避免了打釘、打膠可能帶來的漏水隱患，可有效防止漏水。

  3、 底部采用一體式轉角件防水。

  該側開型電動采光排煙天窗常用洞口尺寸為2000mm*3000mm、3000mm*3000mm、4000mm*3000mm、5000mm*3000mm、6000mm*3000mm，可廣泛應用于機械制造、汽車制造、食品飲料、航空航天、新能源、新材料等行業大型生產車間或物流倉儲倉庫。

  總之，23CJ87-1采光、通風、消防排煙天窗（一）中III型側開式圓拱型電動采光排煙天窗抗風荷載、抗雪荷載能力強，防雨性能優異，應用廣泛。
