一、薄型屋頂通風天窗

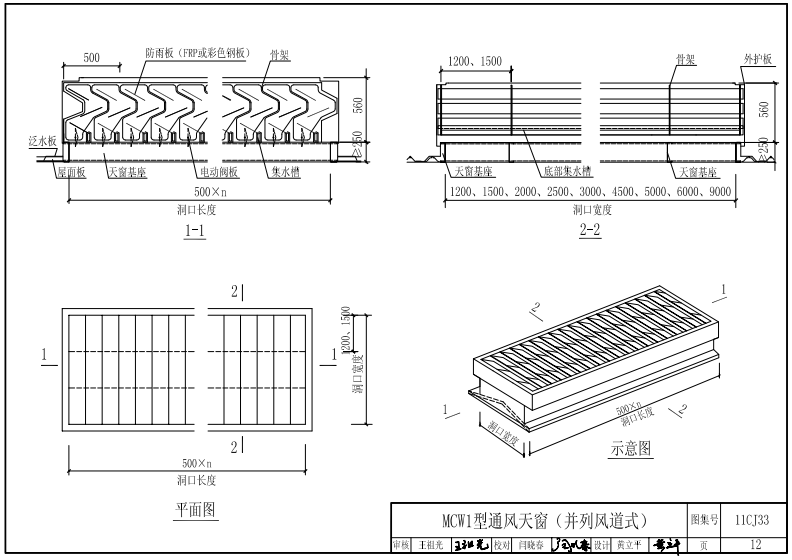

薄型屋面排煙天窗的支撐骨架采用鋼板成型或焊接骨架，同時采用模具化生產，尺寸更加精確，運輸更加方便，安裝更加便捷。它們洞口寬度在1.2m至9m之間，MCW1型通風天窗（并列風道式）高度在0.56m，MCW2型通風天窗（間隔風道式）高度在0.65m。

結構示意圖

二、電動排煙天窗

電動采光排煙天窗骨架采用型材焊接或鋼板冷彎成型，窗扇型材采用專用鋁合金型材，窗體選用熱鍍鋅鋼板、鋁合金板或不銹鋼板，單體式三角型和一字型天窗洞口寬在1m-3m之間，C1ST三角型電動排煙天窗窗體高度不超過0.78m，下開式三角形天窗窗體高度不超過1.6m，一字型排煙天窗窗體高度為0.135m。C3CT圓拱型(側開式)電動采光排煙天窗窗洞高度不超過0.88m，MC3CT圓拱型側開型排煙天窗窗洞高度不超過3m。

具體的屋面排煙天窗做法可參考11CJ33《通風采光天窗》圖集，點擊（圖集下載）即可跳轉至本網站下載地址。
