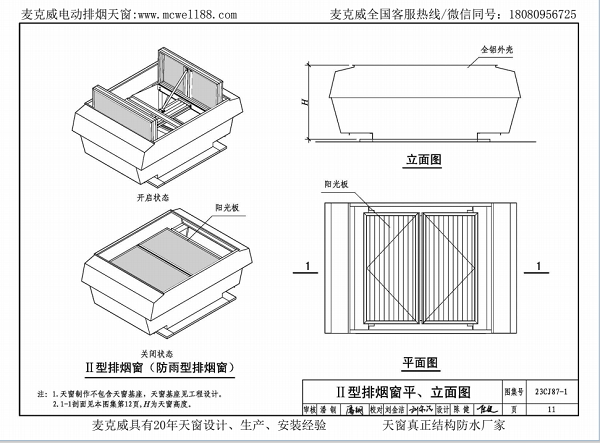

國標圖集23CJ87-1采光、通風、消防排煙天窗（一）中的防雨型排煙窗可在雨天開啟窗扇滿足通風換氣的要求，故此命名。該電動采光排煙天窗整窗采用鋁合金制作，自身輕便，防腐耐候使用壽命長。

  該電動消防排煙天窗的窗扇框采用一體式焊接的鋁合金結構，自身結構穩定性強。該型電動采光排煙天窗采用“無釘無膠 結構防水”技術，具有較好防水性能，能應用于對消防排煙、防水以及通風要求較高的工業建筑。

  防雨型采光排煙天窗采用兩組獨立的電動控制系統控制，當下雨時，關閉頂部的窗扇，開啟兩側側立面的窗扇，從而可實現雨天通風換氣的功能。其可與消防聯動，當發生火災時，頂部的窗扇可自動在接收到消防信號后60秒內完全開啟，從而實現快速排煙、排熱。該型排煙通風天窗頂部的窗扇可采用電動控制，也可采用氣動控制。

  防雨型排煙天窗頂部窗扇開啟角度≥70°，甚至可做到與屋面呈90°，側立面的窗扇開啟角度為70°，因而有效排煙面積和有效通風面積大。窗扇采光材料可選用16mm三層雙腔陽光板或七層六腔陽光板。其自身高度為700mm。

  23CJ87-1采光、通風、消防排煙天窗（一）中防雨型電動采光排煙天窗屬于組合式天窗，既可滿足采光排煙的功能需求，又可滿足下雨天的通風換氣功能需求。
